加固技術之旋噴注漿加固技術
發布日期:2013-06-20 19:51:07 瀏覽量:2328旋噴注漿加固法是一項正在發展中的地基加固技術,應用時間并不長。由于用途廣泛,加固地基的質量可靠而且效果好,目前已逐漸成為我國常用的地基處理方法之一。該法除了在鐵路、礦山、水電、市政工程、工業與民用建筑和國防等部門的地基加固工程中發揮了卓有成效的作用外,近年來,在公路工程、特別是橋梁基礎加固工程中,得到了一定的實踐應用,獲得了顯著的經濟技術效果。
旋噴注漿加固法是利用地質鉆機,將旋噴注漿管置于預計的地基加固深度,借助注漿管的旋轉和提升運動,用一定的壓力從噴嘴中噴射液流,沖擊土體,把土和漿液攪拌成混合體,隨后凝聚固結,形成一種新的有一定強度的人工地基,如圖9-5-1 所示。
一、旋噴注漿加固技術工藝類型

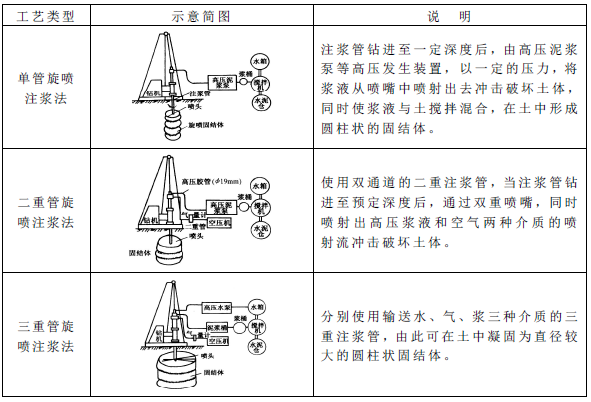

旋噴注漿加固法工藝類型有單管旋噴注漿法、二重管旋噴注漿法和三重管旋噴注漿法,

二、設計要點
旋噴注漿加固橋梁墩臺基礎時,地基是在承受著構筑物已有全部重量的情況下進行加固施工的。因此,若被加固的橋梁構筑物沒有受到新的荷載作用,旋噴固結體最初是幾乎不受力的。只是由于時間的推移, 原有地層的恒壓力的作用下, 土體產生徐變或滑移,使原土體承受的部分壓力轉移到剛性較大的旋噴固結體上。但這種轉移是不大的。因此,只有構筑物新增加荷載時,才為旋噴固結體所承受。用旋噴注漿法加固后的地基,具有下列特點:固結體與原土層共同受力;固結體的形變模量較原土層大很多倍;固結體和土體的受力在時間上不同步,一般是土體已達到或接近其極限強度以后,固結體才進入工作狀態。
綜合起來, 旋噴注漿加固的設計要點有以下三個方面:
(1) 加固前原有墩臺基礎的承載能力進行估算。
墩臺基礎加固, 大體上可分為兩種情況。一種是構筑物正在建造或運用過程中, 基礎發生較大的均勻或不均勻下沉,已危及橋梁結構的正常使用。另一種是目前使用狀態良好,但考慮到橋梁要通過更大載重的車輛, 地基承載力不能滿足進一步發展的需要。兩種情況對原有地基的極限承載力的估算方法是有所不同的:
對已發生病害的墩臺基礎在加固前,除收集有關工程設計所必須的各項資料外,還應對工程的病害歷史和現狀進行調查分析。根據病害發生、發展的程度,推算出現有地基的承載能力。
對于目前沒有病害,僅為提高荷載等級而需要加固的地基,地基承載能力有兩種方法確定。
一種是依據地質鉆探或土工試驗所給出的土體極限強度進行計算。另一種是依據規范提出的“經過多次壓實、未受破壞的舊地基”允許承載力可予提高(提高系數為1.25~1.5)的方法確定。
( 2) 對危及正常使用的墩臺基礎的設計計算。
( 3) 對旋噴法加固未發生病害而為提高荷載等級的墩臺基礎的設計計算。
三、施工要點
1.施工流程
旋噴注漿施工流程可概括為鉆機就位、鉆孔、插管、旋噴作業、沖澆等五道工序,
2.方法選擇
高壓噴射注漿設備可根據工程具體情況和機具條件, 加固時可選用:
(1)單管法: 單獨噴射水泥漿液,樁徑可達0.3~ 0.8m。
(2)雙管法: 同軸噴射水泥漿液的壓縮空氣, 樁徑可達1m。
(3)三重管法: 同軸噴射高壓水和壓縮空氣, 并注入水泥漿,樁徑可達1~ 1.5m。
3.操作要點
施工前根據現場環境和地下埋設物的位置等情況, 復核旋噴注漿的設計孔位。旋噴注漿法的單管法及雙管法的高壓水泥漿液流和三重管法高壓水射流的壓力宜大于20MPa, 三重管法使用的低壓水泥漿液流壓力宜大于1MPa,氣流壓力宜取0.7MPa,提升速度可取0.1~0.25 米/分鐘。旋噴注漿法的主要材料為水泥, 對無特殊要求的工程, 宜采用325 號或425號普通硅酸鹽水泥。根據需要可加入適量的速凝、懸浮或防凍等外加劑為摻合料。所用外加劑和摻合料的數量,應通過試驗確定。水泥漿液的水灰比應按工程要求確定,可取1.0~1.5,常取1.0;水泥使用前需要作質量鑒定。攪拌水泥漿所用的水,應符合有關規定;鉆機與高壓注漿泵的距離不宜過遠。鉆孔的位置與設計位置的偏差不得大于50mm。實際孔位、
孔深和每個鉆孔內的地下障礙物、洞穴、漏水如與工程地質報告不符等情況均就詳細記錄。
當注漿管貫入土中,噴咀達到設計標高時,即可噴射注漿。在噴射注漿參數達到規定值后,隨即旋噴、提升注漿管、由下而上噴射注漿。注漿管分段提升的搭接長度不得小于100mm。
對需要擴大加固范圍或提高強度的工程, 可采用復噴措施。在旋噴注漿過程中如實記錄旋噴注漿的各項參數和異常現象, 出現壓力驟然下降、上升或大量冒漿等異常情況時, 應量查明產生的原因并及時采取措施。當高壓噴射注漿完畢, 應迅速撥出注漿管。為防止?jié){液凝固收縮影響樁頂高程, 必要時可在原孔位采用冒漿回灌或第二次注漿等措施。當處理既有構筑物地基時, 應采取速凝漿液或大間距隔孔旋噴和冒漿回灌等措施, 以防旋噴過程中地基產生附加變形和地基與基礎間出現脫空現象, 影響被加固工程及鄰近建筑。同時, 應對構筑物進行沉降觀測。
四、質量檢驗
旋噴注漿加固的質量檢驗可采用開挖檢查、鉆孔取芯、標準貫入、載荷試驗或壓水試驗等方法進行。
1.檢驗點布置部位:( 1) 荷載大的部位;(2)中心線上;(3)施工中出現異常情況的部位;(4)地質情況復雜部位。
2.檢驗點數量:為施工注漿孔數的2%~ 5%,對不足20 孔的工程,至少應檢驗2 個點。
3.檢驗時間: 質量檢驗應在旋噴注漿結束4 周后進行, 不合格的應進行部補噴。
4.檢驗內容:
(1)樁體平均直徑;
(2)樁體垂直度;
(3)樁身中心允許偏差(0.2 倍設計樁徑) ;
(4)均勻性。
五、應用實例及特點
旋噴注漿加固橋梁墩臺基礎, 近年來已得到一定的應用, 如湖南懷化機車走行線的公路立交跨線橋、四川大渡河公路橋、阜淮線戴家湖鐵路橋、日本名古屋崎川橋等工程, 均取得了良好的加固效果。
懷化鐵路機車行走線公路立交跨線橋:該橋?yàn)閁 型橋臺,臺高9.8m,1978 年底建成并架設主梁鋪設橋面。1979 年8 月進行臺背填土。當填土達3m 時,發現北臺嚴重下沉,臺后左角下沉112mm,右角下沉106mm。橋臺后傾,橋面伸縮縫增大,影響結構正常使用。加固時采用旋噴法,根據計算用20 根旋噴直徑達46cm 的旋噴樁柱。本橋臺自1981 年6 月完工后通車,一直未有下沉現象,使用正常。
阜淮線戴家湖鐵路兩橋臺為擴大基礎,自1980 年建成后,尚未架梁即發生較大下沉和位移。
加固時南北兩臺分別采用40 和38 根旋噴樁,長為8.3m 和7.5m,設計直徑為50cm。加固后僅10天便進行架梁,投入使用后均未見有下沉現象。
日本名古屋神崎川橋由于橋址受紙廠廢液沖刷,基礎摩擦力減少,使橋墩發生不均勻下沉。
在橋墩周圍作旋噴,由于橋址離??谳^近,河道流速小,采用單排旋噴固結體帷幕,在帷幕內,采用化學灌漿達到了增加地基強度的目的。
通過實際工程應用, 旋噴注漿加固的主要特點如下。
(1)適用范圍廣。能以高壓噴射流直接破壞加固土體,固結體的質量提高,適用范圍較大。
既可用于工程新建之前,又可用于工程修建之中,也可用于工程加固。
(2)施工簡便。旋噴施工時,只需在土層中鉆一個孔徑為50mm 或108mm 的小孔,便可在土中噴射成直徑為0.4-2.0m 的固結體。
(3)固結體形狀可控制。為滿足工程需要,在旋噴過程中,可調整旋轉速度和提升速度,增減噴射壓力或更換噴嘴孔徑改變流量,使固結體成為設計所需要的形狀。
(4)確保固結體的強度。采用不同的漿液種類和配方,可獲得所需的固結體強度。
(5)有較好耐久性。在一般的軟弱地基中加固,和其他工藝相比,因其加固結構和適用范圍不同,加固效果雖不能一概而論,但從使用的漿液性質來看,能預期得到穩定的加固效果并有較好的耐久性能。
(6)材料來源廣、價格較低廉。噴射的漿液以水泥為主,化學材料為輔。除在要求速凝超早強時使用化學材料以外,一般的地基工程中均使用料源較廣、價格低廉的325 號或425 號普通硅酸鹽水泥。此外,還可在水泥中加入一定數量的粉煤灰,既利用了廢料,又降低了注漿材料的成本。
(7)設備簡單、管理方便。旋噴的全套設備均為我國定型產品或?qū)iT(mén)設計制造的設備。結構緊湊、體積小、機動性強,占地少,能在狹窄和低矮的現場施工。施工管理簡便。在旋噴過程中,通過對噴射的壓力、吸漿量和冒漿情況的量測,可間接地了解旋噴的效果和存在的問題,可調整旋噴參數或改變工藝,保證固結質量。
