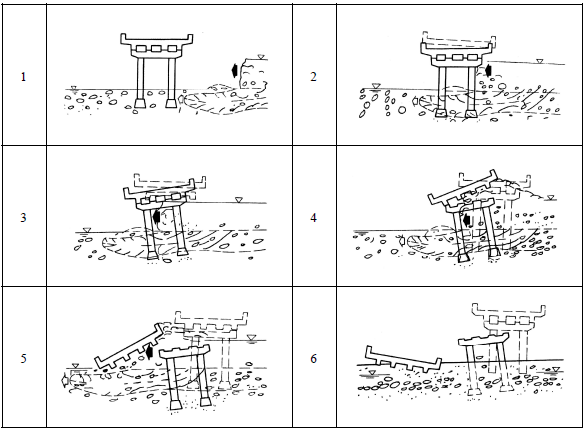

橋墩遭受洪水沖擊時很容易造成破壞，有些是受到暴洪攜帶的巨石沖擊后遭到破壞的，有些是受到強大的洪水沖刷之后遭到破壞的， 還有的在洪水來臨尚未受到巨大沖擊就倒塌了， 但被沖毀的過程是基本一致的， 表10-3-1 總結了橋梁橋墩在洪水中被沖毀的過程。

當河床受到水流沖刷而危及橋梁墩臺基礎時，必須采取防護措施。根據河床地質情況及沖刷范圍的不同，所采取的防護措施也不盡相同，各種不同的防護、加固方法簡述如下：

（1） 石籠防護： 用竹子、鉛絲或鋼筋制成石籠護基，并將石籠間以鋼筋或鉛絲相互連結下沉。

（2）板樁防護：在土質或細砂礫河床，可筑板樁圍堰并于堰內填砂礫、石，見圖10-3-1。
注意板樁頂面標高不應高于河床。

（3）水混泥凝混土凝預土制板塊防護：當河床不穩定，基礎埋置深度淺，沖刷范圍較大時，宜取平面防護，范圍視具體情況而定。在水流中不宜施工時宜采用鋪置混凝土塊的辦法防護。采用鋪筑水泥混凝土防護時， 需在河床整個寬度內進行， 不能部分施工。

（4）塊石片石防護。同上情況，也可采取雙層或單層塊、片石作平面防護， 但當河床面有淤泥雜物時， 須加以清除， 填以砂礫夯實后再行砌石， 方能穩固。

（5） 拋石防護。

用于深水墩臺，將石塊拋在橋梁墩臺四周被沖刷的坑內，填滿至高于河床面，以防再次沖刷，見圖10-3-2。拋石大小可根據防護地點洪水流速v 及水深H 估算，一般當流速超過3m／s，的塊石直徑應大于40cm。實際拋投時，可摻合一定數量的小石塊填塞大石塊之間的縫隙，卡緊石塊，使之成為整體。洪水流速較大時，拋入水中的石塊，一方面因自重而下沉，另一方面又隨水流向下游漂浮，因此拋石地點應在需要防護地點上游一定距離L，該距離可按經驗公式估算。在投拋塊石或石籠時，石塊和石籠均不應拋得過多，以免減少排洪斷面，加劇其他橋墩的沖刷。對山區河流來說，拋石可就地取材，費用也較省，施工較簡便。當流速v≥5m／s，墩前局部沖刷危及橋梁安全時，可在墩前拋投大型片石混凝土砌塊進行局部防護。大型砌塊形式除矩形外，還可以設計成凸樣的或帶棱角的。對石料來源困難的橋梁，可用C15 混凝土預制成體積為0.45m3 重1t 的混凝土六腳塊，見圖10-3-3。

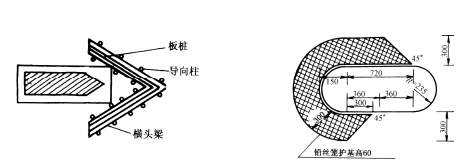

（ 6）板樁墩頭防護。對于土質和砂礫石的變遷性河段，可采用板樁進行墩頭防護，見圖10-3-4。板樁頂面一般不應高出河床面，最好埋置在沖刷線以下，因板柱高出床面，會產生阻水，在板樁前造成局部沖刷，影響護樁安全。板樁尖頭做成單向斜口式，打樁時可使板樁接縫緊密，板樁入土嵌制深度一般為0.5～1.0m。

（ 7）馬蹄形鉛絲籠填石防護。馬蹄形大型鉛絲籠，可用φ 8mm 鋼筋作骨架，用8 號鉛絲編成網眼作外框，大鉛絲籠寬3.0m，高0.6m，大鉛絲籠在岸上編成后，用船運到橋墩處下沉就位， 內填毛石， 最后再加鉛絲網封蓋， 見圖10-3-5。

（ 8） 混凝土板防護： 混凝土板屬于局部沖刷平面防護，混凝土板應置于一般沖刷線以下，并應蓋住所在位置的沖刷坑范圍?；炷涟逭w性強，抗沖耐磨，施工較方便，是一種防護橋墩局部沖刷的有效措施。對于新建橋梁，設置深基有困難時，可用混凝土板來抵抗局部沖刷以提高基礎埋置深度。一般在基礎施工時，可利用開挖基坑，在基坑內澆筑混凝土板?；炷涟迓裰幂^深，要求蓋住所在位置沖刷坑的范圍較小，可增加橋墩安全。

（ 9）鋼筋混凝土席塊的防護。鋼筋混凝土灌注樁和打樁基礎受水沖刷侵蝕時，可填拋鋼筋混凝土席塊防護。將席塊連接在樁和系梁埋設的鐵環上，席塊與席塊之間用有活動余地的鐵環連接。

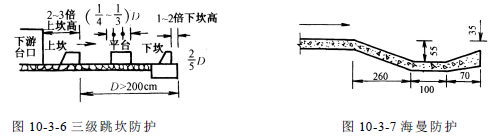

（ 10） 三級跳坎防護。當下游沖刷嚴重，為緩沖水流沖刷影響，可用漿砌塊、片石或預制混凝土塊筑成三級消力坎（或稱三級跳坎），見圖10-3-6。

（11）海曼防護。同上目的，亦可采用海曼式緩沖水流。海曼式防護可用砌石或鋪筑混凝土，見圖10-3-7。

《橋梁養護與加固》黃平明、陳萬春主編 2008
