表1 桿件腐蝕程度

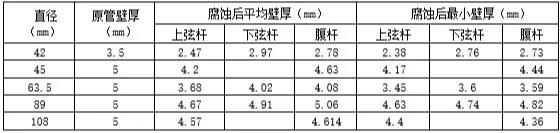

通過對網架各桿件的壁厚測量，發現網架在使用三十年過程中的腐蝕規律。

桿件上部存在積灰腐蝕。積灰腐蝕是大氣腐蝕的一種，隨著環境的不同，大氣中的塵埃也具有不同的性質，主要表現在其溶解性和腐蝕性上。當塵埃落于鋼結構表面時，塵埃與鋼結構之間的縫隙有利于水分的凝結。另外，有些無腐蝕性的塵?？梢晕礁g性物質，當其溶于水膜時便帶入了腐蝕性物質。有腐蝕性的塵埃溶于水膜后會參與腐蝕反應。尤其值得我們注意的是，當鋼結構局部落有塵埃時，很有可能出現局部腐蝕，在局部區域出現應力集中^[1]。

桿件下部腐蝕速度比上端更快。從外觀上發現網架桿件上部銹蝕程度較慢，而桿件下端腐蝕較上端嚴重。通過對事故網架桿件壁厚測量，大部分桿件厚度都是上部比下部大。當建筑屋面漏水時，弦桿下部容易懸掛水滴，在常年使用過程中腐蝕速度高于其他無水滴的部分，造成了桿件的下部腐蝕影響較為嚴重。

所有構件中，節點焊縫處本身處于最容易積水的位置腐蝕最為嚴重。焊縫附近不均勻腐蝕桿件表面會出現蝕坑、腐蝕縫隙、結構形狀的彎曲或不連續等，再加之焊縫附近由于焊接過程中出現的缺陷，焊縫附近常常出現應力集中現象，節點被過早的破壞。

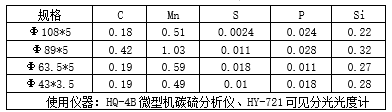

依據《碳素結構鋼》（GB/T700-2006）中的相關規定,Φ63.5×5、Φ43×3.5、Φ108×5這三種類型的桿件鋼材化學成分都在規范標準要求之內，而Φ89×5 中C的含量超過規范標準。鋼材中含碳量超標會提高鋼材強度，但會降低其塑性和韌性，同時鋼材的可焊性、抗銹蝕能力、疲勞強度和冷彎性能會明顯下降^[2]。

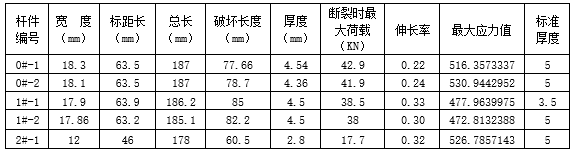

通過對標準試件和網架桿件的力學性能試驗得出，桿件在經過三十年的使用和銹蝕后，鋼材彈性減弱塑性增強，塑性屈服點提高且沒有明顯屈服平臺，使鋼材出現脆性破壞的可能性增大。依據《碳素結構鋼》GB/T700-2006的相關規定，部分鋼材伸長率未達到規范標準，試驗結果見表3。

表3 鋼材標準試件試驗結果

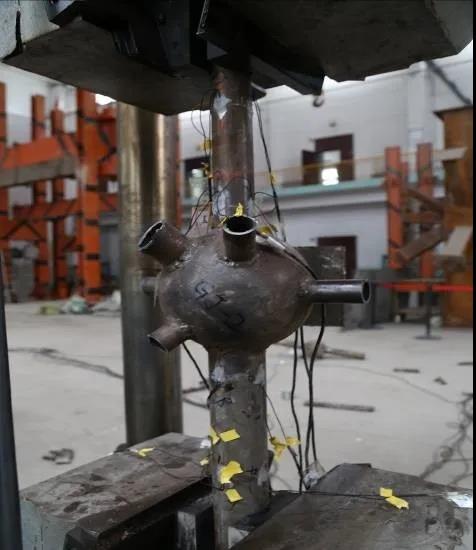

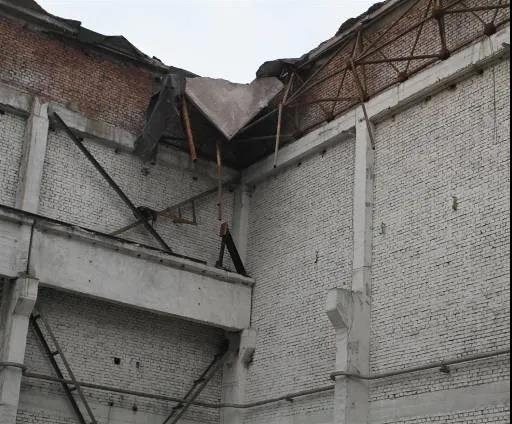

網架在使用中，由于受到腐蝕的影響，其整體承載力下降。大量事故現場照片顯示網架破壞出現在節點附近。為此，從采集回來的構件中選擇外形規范、焊縫質量良好的節點作為試件進行試驗，其管球節點質量符合《鋼網架焊接球節點》（JGJ/T 11-2009）的相關規定。通過試驗測得的應變和應力數據，可得彈性模量E見表4。

表4 管球試件彈性模量值

表6 承壓不足焊接球信息

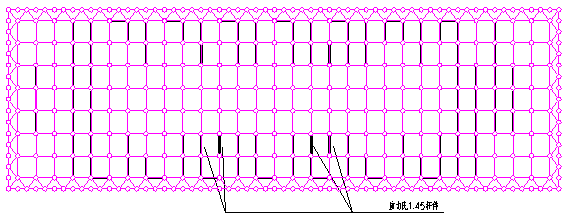

圖6  桿件最大應力比位置示意圖

事故網架存在設計缺陷，在還原的網架模型中存在承壓不足的焊接球12個及桿件間隙不足的焊接球68個。

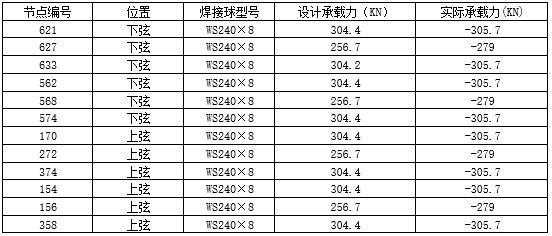

依據《空間網格結構技術規程》（JGJ7-2010）中5.2.2條，對網架焊接球節點受力能力進行驗算。原設計模型承壓不足焊接球信息見表6。

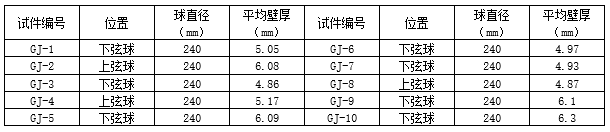

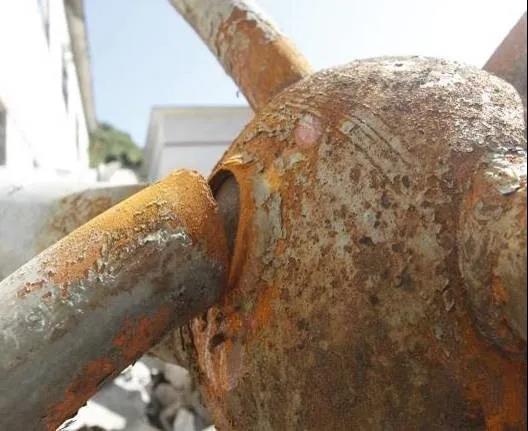

事故網架經過三十多年的使用后，焊接球出現了不同程度腐蝕，根據檢測數據，其腐蝕情況見表7。

表7 焊接球壁厚測量數據

可以看出，隨著腐蝕的加深，原設計中承載力不足的焊接球首先被破壞。當部分焊接球被破壞后，網架整體受力重分布，對網架整體再進行驗算，驗算后發現已破壞的焊接球兩側腹桿承載力迅速增大，承載力不足腹桿桿件信息見表8。

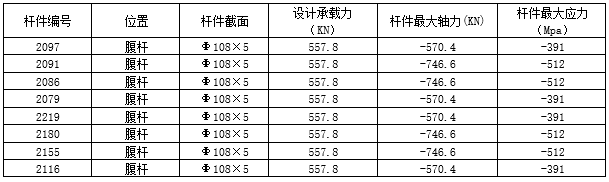

表8 桿件超應力信息

伴隨著腹桿承載力不足被破壞后的網架內力分配不斷改變和增加，腹桿被破壞后的網架超應力桿件瞬間增多，最終導致網架坍塌。

本文以某機修車間焊接球網架坍塌事故為例。對事故網架從鋼材性能到結構穩定做了大量的試驗和驗算，得出以下結論：

（1）網架結構受腐蝕作用影響，桿件有效截面減小，通過構件測量數據，發現桿件在經過三十多年的腐蝕后平均截面比原截面減少數值上弦桿為72%，下弦桿為74%，腹桿為79%，焊接球?yàn)?.56%。

（2）根據管球節點在拉伸試驗過程中所得的數據，發現鋼材彈性模量有不同程度的降低，E的平均數值為2.009016*10⁵ Mpa。

（3）利用MST軟件，對網架受到腐蝕影響情況下，桿件出現破壞導致網架結構失穩的過程進行模擬分析，得出網架的破壞起始桿件為網架跨中靠近支座部位的桿件。

鋼材的腐蝕現象一直困擾鋼結構的發展。本次研究對象在自然環境中的腐蝕情況和理論情況有一定差異。建議對網架腐蝕進行定期監測，及時獲得腐蝕數據。另外，結構維護的重要性還沒有得到充分的重視。應建立機制，在使用過程中定期維護和觀察，將事故隱患消滅在萌芽狀態。
