1. 定義

由于鋼筋銹蝕產生的裂縫。

2. 特點

（1）多為平行于鋼筋的裂縫，嚴重的會導致混凝土破碎。

（2）在混凝土與鋼筋平面之間產生較大裂縫，使混凝土分層裂開。

3. 典型實例

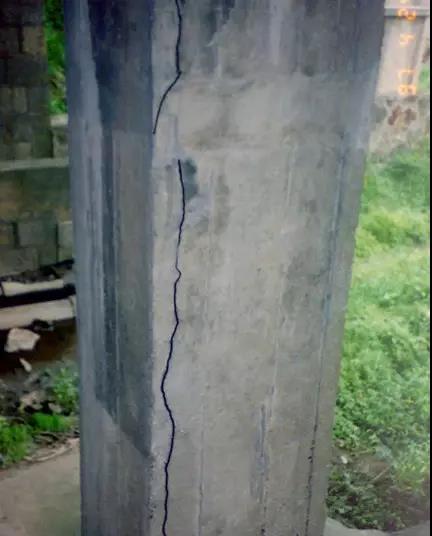

圖1：鋼筋銹蝕裂縫

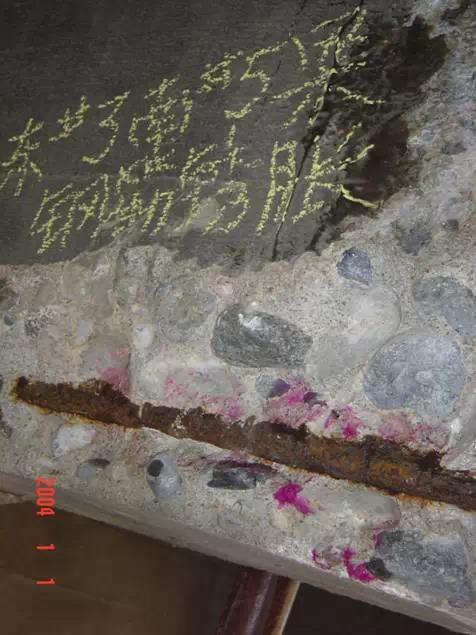

 圖2:順筋開裂裂縫

4. 原因分析

鋼筋銹蝕是一個電化學過程，它需要有氧化劑、水分和金屬中的電流，在鋼筋表面和鄰近區(qū)域發(fā)生一系列的化學反應?；炷林械匿摻钔ǔ２粫P蝕，因為在強堿環(huán)境中，鋼筋表面形成了一層牢固的氧化物保護膜，這就是眾所周知的鈍化膜。但是當堿性環(huán)境由于碳化而被減弱時，或鋼筋的鈍化膜由于腐蝕性離子（通常是氯離子）的侵蝕而被破壞時，鋼筋就會發(fā)生銹蝕。

鋼筋銹蝕產生氧化鐵和氫氧化鐵，這些物質的體積比金屬鐵的體積要大的多。體積增大會導致在鋼筋周圍產生徑向張應力，從而使鋼筋附近的混凝土出現(xiàn)徑向開裂。這些裂紋會沿著鋼筋發(fā)展，最終形成縱向的裂縫（平行于鋼筋）或者導致混凝土破碎。在與混凝土表面平行的鋼筋平面上同樣會產生較大的裂縫，從而使混凝土分層裂開，這個問題在橋面板上最為突出。

裂縫使得氧氣、水分和氯化物更容易侵入混凝土中，因此微小的裂縫能夠加速混凝土中鋼筋的腐蝕和裂縫的產生。

5. 預防措施

（1）提高混凝土保護層的質量，降低滲透性，適當增加厚度。

（2）為鋼筋涂刷防銹保護涂料。

（3）在混凝土表面涂刷防中性化保護涂料、防水密封劑等。

（4）必要時加裝陰極保護裝置。
