第一章  工程概況

1、工程概況及地質條件

1.1工程概況

　　　站區間采用單圓盾構推進，區間上行線長1278.722m，下行線長1280.2m。

　　　站區間采用單圓盾構推進，區間上行線長972.885m,下行線長975.812 m。

　　　為確保盾構進、出洞時的安全，對兩個區間四個端頭井外盾構進出洞區域土體進行

加固，加固區域沿盾構推進方向長度出洞區為9 m，進洞區為6 m，加固斷面洞圈輪廓外上

、下、左、右各3 m（均為盾構推進方向），加固土體無側限抗壓強度 qu≥1.2MPa，滲透

系數≤1×10-8cm/s（加固范圍如有改變,以設計變更后加固范圍為準），主要采用三重管高壓旋噴樁加固施工工藝。

1. 2工程地質

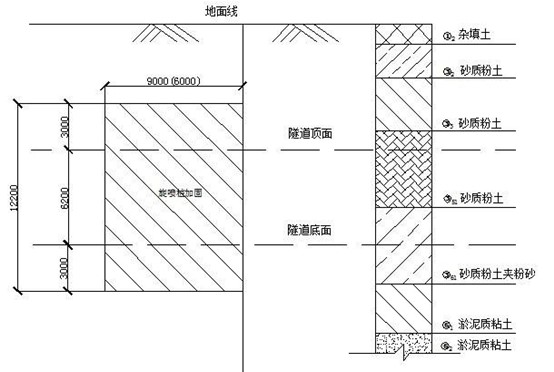

　　　盾構推進區域主要位于第③51層砂質粉土、第③61層砂質粉土夾粉砂、第⑥層淤泥質粘土中。土層分布情況見下圖：

　　　兩條區間隧道進出洞加固土體主要位于③51層砂質粉土、③61層砂質粉土夾粉砂。

第二章  施工總體部署

2.1  施工安排

　　　根據現場條件結合本工程特點，按照甲方對安全、質量和工期要求，本工程計劃安

排1臺三重管高壓旋噴樁機，根據區間隧道推進先后順序在四個端頭井外依次進行地基加固

。

2.2  施工場地布置

　　　施工場地布置按照文明施工的要求安排，并根據場地的實際條件，合理安排水泥庫

、漿液攪拌站。

第三章  施工技術方案

3.1  樁位布置

    根據施工圖紙要求，旋噴樁徑選用Φ800，相鄰樁搭接長度為200mm。xx站北端頭出洞加固區共布置424根樁；xx站南端頭進洞加固區共布置635根；xx北端頭出洞區共布置404根樁；站南端頭出洞加固區共布置604根樁；加固斷面范圍均為洞圈輪廓上、下、左、右各3米。

3.2  機具設備三重管高壓旋噴樁。

表3-1  旋噴樁施工機械配備表

3.3旋噴樁施工

3.3.1 施工參數

本工程施工擬采用以下工藝參數：

   本工程高壓旋噴樁所用水泥為PO42.5普通硅酸鹽水泥。由于本工程旋噴樁采用三重管工

藝施工，三重管施工時返漿量較大；且本工程施工區域為粉砂土，根據xx站和xx站端頭井

地基加固旋噴樁試樁結果和實際施工情況，要達到設計要求的強度，水泥摻量要達到40%，

即720kg/m3。

3.3.2 施工工藝流程

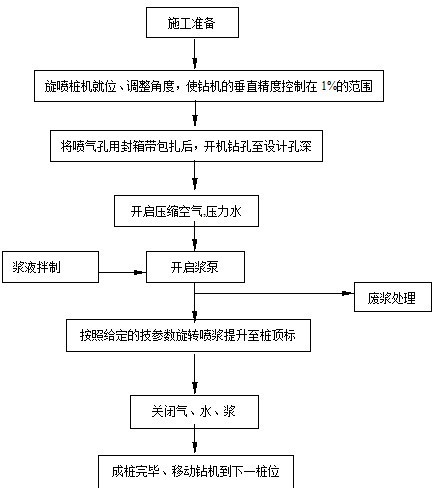

 （注：三重管高壓旋噴施工流程圖）

3.3.3 施工順序

　　　準確確定孔位；根據現場情況及確定后的孔位,用GXY-150型鉆機對基坑內的混凝土地坪進行鉆鑿引孔；旋噴鉆機就位，將噴頭鉆進到加固設計底部深度；開始噴射上提至加固設計頂部高度；將噴頭提出地表清洗及移位。

3.3.4 施工方法

（1）施工準備

　　　搭建臨設：旋噴施工單臺鉆機的最大電力要求為170KW，用水量為200m3/臺日。設備材料堆場200m2。根據施工場地布置圖搭建水泥庫，漿液攪拌站，開挖泥漿溝、池。接通水、電管線。

　　　材料準備：根據施工技術要求，水灰比為1：1，有效樁長為12.2米，?800的高壓旋噴樁在砂性土中的水泥用量每延米為350kg～400kg。根據施工圖紙，xx站南端頭、xx站北端頭、xx站南端頭和xx站南端頭4個端頭加固區土體方量共9018方，所以水泥用量約為6300噸。施工施工期間每天需供300t水泥。

　　　樁位測量定位：現場技術人員按經審批后的樁位圖、項目部提供的圍護結構軸線及施工進度計劃進行分段、分期放樣，每根樁的中心敲上樁標，放樣偏差小于1cm。

（2）施工

　　　樁機就位：根據現場施工的樁位，將樁機移至施工樁位，要求將樁機立軸中心對準樁位中心，并同時將樁機調平，就位偏差小于50mm。

　　　鉆進成孔：噴射注漿前進行回轉鉆進成孔，鉆頭直徑110mm，各樁成孔深度大于設計深度0.5m。成孔時將鉆機機架調平，鉆具垂直地面，成孔垂直偏差不大于1%。

　　　噴注作業：旋噴樁分序跳樁成孔，例第一序列先噴1、5、9…等樁，再進行第二序列2、6、10…噴注作業，使相鄰樁施工間隔時間大于48小時，以保護先噴樁樁體的終凝。

　　　開鉆前先檢查噴嘴及噴漿口是否完好暢通，噴漿前再作噴氣、噴漿試驗，當漿壓及氣壓符合設計要求時方可進行噴漿。

　　　噴管下至較設計深度以下20cm，開始拌送水泥漿，然后開泥漿泵及空氣壓縮機，壓力達到設計值并孔口冒漿正常后，開始回轉、噴漿、提升當噴管插入預定深度后。由下而上進行噴射作業，值班人員必須時刻注意檢查漿液初凝時間、注漿流量、壓力、旋轉提升速度等參數是否滿足設計要求，并隨時做好記錄。

（3）泥漿管理及外運

　　　旋噴樁施工過程中會產生較多的廢漿，充分利用現場設置的泥漿池及排漿溝，可以用泥漿車外運出場，也可以根據旋噴產生的廢漿凝固較快的特點，采用現場堆置，凝固后，以土方形式外運出場的辦法。

3.3.5 施工技術質量保證措施

　　?。?/span>1）施工前進行場地平整，挖好排漿溝，并應根據現場環境和地下障礙物的位置情況，復核高壓旋噴注漿的設計孔位。

　　?。?/span>1）水泥在使用前，進行試驗鑒定，攪拌水泥漿用的水，應符合有關規定。旋噴樁漿液選用425號普通硅酸鹽水泥拌制，水泥漿液的水灰比應根據土體加固強度的需要選為0.8:1～1:1。旋噴樁施工前，應進行工藝性試樁，以確定各項施工參數，并將試驗報告報監理工程師審查批準并備案。

　　?。?/span>2）作好鉆機定位，鉆機與高壓注漿泵的距離不宜過遠。保證鉆孔達到設計要求的垂直度，噴射注漿管的允許傾斜度不得大于1%，鉆孔的位置與設計位置的偏差不得大于50mm。

　　?。?/span>3）開鉆前，必須保持高壓水泥漿和壓縮空氣管路系統不堵、不漏、不竄。

　　?。?/span>4）施工前應在監理工程師的旁站監督下，對漿液流量、噴漿壓力、噴嘴提升速度等進行標定。當注漿管灌入土中，噴嘴達到設計標高時，即可噴射注漿。在達到噴射注漿參數要求后，隨即進行旋噴注漿，并提升注漿管，由下而上進行噴射注漿。

　　　（5）水泥漿宜在旋噴前一小時內攪拌，旋噴過程中冒漿量應控制在10～25%。相鄰兩樁施工兩樁施工間隔時間應不小于48小時，間距應不小于2m。

　　?。?/span>6）成樁過程中鉆桿的旋轉和提升必須連續不中斷，拆卸鉆桿續噴時，注漿管搭接長度不得小于100mm。

　　?。?/span>7）在高壓旋噴注漿過程中出現壓力驟然下降、上升或大量冒漿等異常情況時，應停止提升和噴射注漿以防樁體中斷，應及時會同監理工程師查明原因排除故障，并采取措施進行補救。排除故障后復噴高度不得小于500mm。如發現漿液噴射不足，影響土體加固強度時，應進行重新復合施工。

　　?。?/span>8）派有專人進行詳細的施工記錄，包括：測量定位、漿液配比、噴降壓力、漿液流量、噴嘴提升速度、成樁深度、復噴及復攪等。

　　?。?/span>9）對泥漿的沉淀和排放應進行周密的設計和處理，確保施工過程中場地的清潔和不污染環境；

　　?。?/span>10）當高壓噴射注漿完畢，應迅速拔出注漿管，用清水沖洗管路。為防止?jié){液凝固收縮影響土體加固標高，必要使可在原孔位采用冒漿回灌或第二次注漿等措施。

3.3.6 質量檢驗標準

　　?。?/span>1）施工過程中必須對每根樁的定位、樁長、垂直度、水泥用量、水灰比、噴漿的連續性、噴漿壓力及漿液流量、噴漿提升速度、復攪等進行嚴格的控制和跟蹤檢查。

　　?。?/span>2）應采用輕便觸探器、靜力觸探、鉆取土樣等方法對樁身和樁身強度進行檢驗、檢驗點的數量為注漿孔數的2%～5%，不足20孔的工程，至少檢驗3個點。檢測點位置應由監理工程師指定。

　　?。?/span>3）所有的試驗及檢測報告應及時提交檢驗工程師審查，在得到書面許可后方可進行下一道工序施工。

3.3.7 保證材料供應計劃實施的措施

　　　旋噴樁主材水泥甲供。材料質量是工程質量的生命，為此必須嚴格控制材料進貨渠道，把好材料質量關，即使是業主指定或提供的材料，同樣要進行質量自檢。

3.3.8 加強環境保護的措施

　　　為減小旋噴加固過程產生的水平應力和擠土效應對地下連續墻的影響，采取如下措施：

　　　旋噴樁采用跳打法，并根據監測數據調整跳打間距，用以防止局部集中壓力對連續墻的影響。
